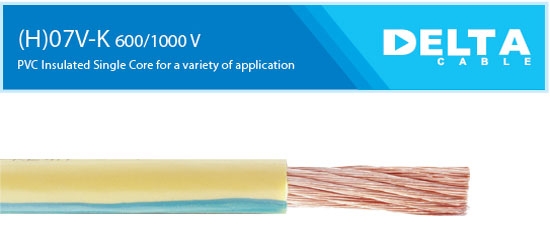

H07V-K 1000

Application

This cable is suitable for permananet installation in conduit and as wiring of switchboard cabinet

Construction

Bare copper conductor,fine wire stranded to IEC 60228,class 5

PVC insulated to IEC 60227

Available in various colours

Electrical & Technical Data

Cross section	Outer Diameter approx	Cable Weight approx	DC Resistance at 20°C Conductor (Max)	Insulation Thickness	Current-Carrying Capacity at 30°C (in air) (Max)	Conductor Make-up	Short circuit current at 1 sec Max
(mm²)	(mm)	(kg/km)	(Ω/km)	(mm)	(A)	(No of wires x diameter	(A)
1.5	3,3	23	13,30	0,8	24	30 x 0,25	173
2,5	3,7	33	7,980	0,8	32	50 x 0,25	288
4	4,7	54	4,950	1	41	56 x 0,30	460
6	5,3	74	3,300	1	53	84 x 0,30	690
10	6,3	116	1,410	1	72	80 x 0,40	1150
16	7,4	175	1,210	1	97	126 x 0,40	1840
25	9,1	270	0,780	1,2	128	196 x 0,40	2875
35	10,5	371	0,554	1,2	156	276 x 0,40	4025
50	12,4	527	0,386	1,4	195	396 x 0,40	5750
70	14,1	716	0,272	1,4	243	360 x 0,50	8050
95	16,3	969	0,206	1,6	285	475 x 0,50	10925
120	17,9	1208	0,161	1,6	342	608 x 0,50	13800
150	20	1508	0,129	1,8	386	756 x 0,50	17250
185	22,2	1860	0,106	2	441	925 x 0,50	21275
240	25,1	2403	0,0801	2,2	520	1221 x 0,50	27600
300	28	3003	0,0641	2,4	605	1530 x 0,50	34500
400	32	3972	0,0486	2,6	725	2035 x 0,50	41200
